一、PCB板高空锻真金不怕火的中枢野心

PCB板在高空或低压环境中可能因气压变化、温度波动、振动、湿度等身分导致性能下落或失效，具体风险包括：

1. 层间诀别与饱读包

多层板（4层及以上）：

海拔10km时气压26.5kPa（较海平面下落74%），层间粘接剂（如半固化片）因压力差扩张，导致层间诀别（如内层铜箔与基材脱层）。

案例：某航空通讯板（6层）在高空测试中，因层间粘接剂吸湿，低压下扩张导致第3-4层诀别，信号中断。

高频板（如Rogers材料）：

低压下介质常数（Dk）变化（如Rogers 4350B的Dk从3.48升至3.62），导致阻抗失配（如差分线阻抗偏差>10%）。

案例：某无东说念主机雷达板（Rogers 4003C）在高空测试中，因Dk变化导致差分线阻抗从100Ω升至110Ω，信号完满性下落。

2. 元件失效

贴片元件（如0402/0201封装）：

低压下焊点应力变化，激勉焊点开裂（如BGA焊球裂纹）。

案例：某航空电源板（0402电阻）在高空测试中，因焊点疲钝导致战役电阻加多，板级发烧。

鸠集器（如板对板鸠集器）：

低压下插针与插座战役力下落（如战役力从5N降至3N），导致战役不良。

案例：某卫星通讯板（板对板鸠集器）在高空测试中，因战役力不及导致信号时断时续。

光学元件（如LED、光耦）：

低压下封装内气体扩张，导致透镜或芯片位移（如LED光强下落20%）。

案例：某高原照明板（LED）在高空测试中，因封装内气体扩张导致光强从1000mcd降至800mcd。

3. 名义处分问题

千里金板（ENIG）：

低压下金层与镍层界面应力变化，激勉金层剥离（如焊盘角落金层起皮）。

案例：某航空甘休板（千里金处分）在高空测试中，因金层剥离导致焊盘可焊性下落，维修贫瘠。

OSP板（有机保焊膜）：

低压下OSP膜厚度变化（如从0.3μm降至0.2μm），导致焊盘氧化（如可焊性从95%降至80%）。

案例：某无东说念主机飞控板（OSP处分）在高空测试中，因OSP膜变薄导致焊盘氧化，焊合不良率飞腾。

4. 信号完满性问题

高速信号（如PCIe、USB3.0）：

低压下空气介电常数镌汰（从1.0006降至1.0004），导致信号传输延长加多（如PCIe 3.0延长从2ns升至2.2ns）。

案例：某航空数据网罗板（PCIe 3.0）在高空测试中，因延长加多导致数据丢包率从0.1%升至0.5%。

电源完满性（如PDN）：

低压下电源平面阻抗变化（如100MHz时阻抗从10mΩ升至15mΩ），导致电压波动（如3.3V电源波动>5%）。

案例：某卫星绸缪板（PDN设想）在高空测试中，因阻抗加多导致3.3V电源波动从±2%升至±3%，芯片复位。

5. 环境安妥性

三防涂层（如丙烯酸、聚氨酯）：

低压下涂层内气体出气（Outgassing），羞辱元件名义（如光学传感器颖异度下落）。

案例：某航天相机板（三防涂层）在高空测试中，因涂层出气导致CMOS传感器名义羞辱，成像噪点加多。

标签与丝印：

低压下标签粘接剂失效，导致标签零碎（如家具标记丢失）。

案例：某高原开荒板（标签）在高空测试中，因粘接剂失效导致标签零碎，无法追想出产信息。

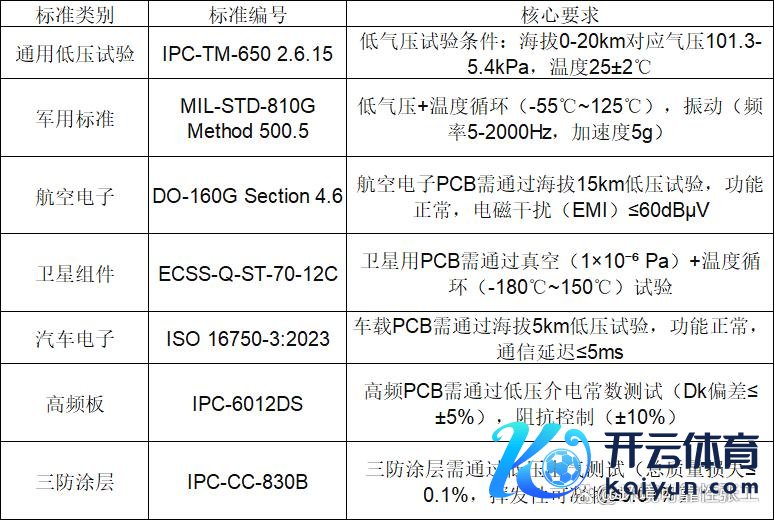

二、圭臬依据：PCB板高空锻真金不怕火法子

PCB板高空锻真金不怕火需联接以下圭臬推论，不同家具类别可能罗致特定条件：

裂缝点：

航空电子PCB需同期显示低压与EMI条件；

卫星用PCB需通过真空+温度轮回复合锻真金不怕火；

汽车电子PCB需联接振动测试（模拟高原说念路震荡）；

高频PCB需要点考据低压下的介电常数与阻抗自由性；

三防涂层需通过低压出气测试，幸免羞辱元件。

三、锻真金不怕火时势：从试样准备到后果判定

1. 试样准备

遴荐代表性样品：

多层板：4层、6层、8层板（需模拟骨子布线，如高速信号层、电源层）；

高频板：Rogers 4350B、4003C（需测试介电常数与阻抗）；

名义处分板：千里金、OSP、化学镍金（需测试焊盘可焊性）；

元件贴装板：BGA、QFP、0402/0201封装（需测试焊点可靠性）；

三防涂层板：丙烯酸、聚氨酯涂层（需测试出气率）。

预处分条件：

清洁：使用异丙醇擦抹板面，幸免灰尘影响低压锻真金不怕火；

预加载：对功率PCB施加骨子责任电流（如电源板输出电流10A）；

校准：对高频PCB进行阻抗校准（如差分线阻抗100Ω）；

涂层固化：对三防涂层板进行圭臬固化（如70℃/2小时）。

2. 锻真金不怕火环境甘休

低压锻真金不怕火：

气压畛域：101.3kPa（海平面）至5.4kPa（海拔20km）；

温度：25±2℃（高频板需尽头甘休至85±2℃模拟高温环境）；

升压/降压速度：≤5kPa/min（幸免多层板层间应力突变）；

保压技艺：2-24小时（集成电路板2小时，多层板24小时）。

复合锻真金不怕火：

低压+温度轮回：气压5.4kPa + 温度-55℃~125℃（升降温速度5℃/min）；

低压+振动：气压5.4kPa + 赶紧振动（频率20-2000Hz，加快度5g）；

低压+湿度：气压5.4kPa + 湿度85%RH（考据三防涂层防潮性）；

低压+放射：气压5.4kPa + 总剂量放射（Co-60源，剂量率50rad(Si)/s）。

荒谬锻真金不怕火：

快速降压：从101.3kPa降至5.4kPa用时≤30秒（模拟飞机快速爬升）；

始终低压：气压5.4kPa握续168小时（考据PCB始终可靠性）；

低压+盐雾：气压5.4kPa + 5%NaCl盐雾（考据沿海或高原盐雾环境安妥性）。

3. 锻真金不怕火周期遴荐

低压锻真金不怕火：

多层板：24小时（IPC-TM-650条件）；

高频板：48小时（考据介电常数自由性）；

三防涂层板：72小时（考据出气率）；

元件贴装板：12小时（考据焊点可靠性）。

复合锻真金不怕火：

低压+温度轮回：48小时（4个轮回，每个轮回12小时）；

低压+振动：24小时（12小时低压+12小时振动）；

低压+湿度：48小时（考据防潮性）。

4. 后果判定

外不雅查验：

无层间诀别、饱读包、裂纹（通过X光查验多层板内层）；

无焊点开裂、引脚断裂（通过金相显微镜查验BGA焊球）；

无金层剥离、OSP膜变薄（通过SEM查验名义处分层）；

无涂层出气陈迹（通过FTIR分析板面羞辱物）；

无标签零碎、丝印恍惚（通过目视查验）。

电性能测试：

阻抗甘休（如差分线阻抗100±10Ω）；

信号完满性（如PCIe 3.0眼图伸开度≥80%）；

电源完满性（如3.3V电源波动≤±3%）；

元件功能（如MCU法子开动无误、LED光强≥900mcd）。

环境安妥性测试：

三防涂层出气率≤0.1%（质地耗费法）；

标签粘接强度≥5N/25mm（拉力测试）；

盐雾锻真金不怕火后无腐蚀（目视查验）开云(中国)kaiyun网页版登录入口。
